Ответ: Аккумуляторная батарея LiFePO4 на 48 В и 100 А·ч представляет собой стационарную систему накопления энергии промышленного класса, собранную по схеме 16S1P. Она состоит из шестнадцати призматических элементов напряжением 3,2 В, соединенных последовательно, что обеспечивает номинальное напряжение 51,2 В и позволяет накопить ровно 5,12 кВт·ч электроэнергии. Он служит основным техническим стандартом для современных низковольтных домашних систем хранения энергии (ESS), автономных солнечных батарей, резервных систем связи и мобильных морских/RV-сетей высокой мощности.
В связи с быстрым ростом популярности автономных солнечных установок, мобильных систем электроснабжения для кемперов и промышленных резервных сетей по всему миру, освоение навыков самостоятельной сборки аккумуляторной батареи 48 В на 100 А·ч в домашних условиях стало важной инженерной задачей. Использование новых отдельных блоков элементов обеспечивает широкие возможности для индивидуальной настройки конфигурации, упрощает ремонт модульных компонентов и позволяет сократить первоначальные затраты на оборудование почти на 60 % по сравнению с готовыми аналогами.
Однако обеспечение безопасности литиевых систем требует тщательной инженерной проверки. Проведение тщательного контроля элементов, параллельной балансировки, проверки на механическое сжатие конструкции и многоточечной защиты от короткого замыкания позволяет определить, будет ли стационарное оборудование работать безопасно или же его рабочие характеристики снизятся преждевременно.
1. Обзор системной архитектуры и технических характеристик
- Многоуровневое управление: Координируется на уровне электрохимического слоя (элементов), управляющего слоя (BMS) и защитного слоя (предохранителей/корпуса).
- Энергетический след: Обеспечивает 5 120 ватт-часов (5,12 кВт·ч) непрерывной мощности в стационарном режиме.
- Диапазон напряжения: Работает в пределах от минимального 40,0 В разряда нижнего предела до 58,4 В заряда верхнего предела.
Стационарная литиевая система класса 48 В представляет собой многоуровневую инфраструктуру управления, основанную на шестнадцати отдельных литий-железо-фосфатных элементах, соединенных последовательно (16S1P). Поскольку каждый отдельный призматический блок обеспечивает номинальное напряжение 3,2 В, последовательное соединение элементов дает стабильное базовое напряжение 51,2 В. Такая конфигурация с постоянным напряжением изначально интегрируется с международными гибридными инверторами и стационарной инфраструктурой солнечной зарядки.
| Вектор технических размеров | Проверенные заводские базовые технические характеристики |
|---|---|
| Химический состав | Фосфат лития и железа (LiFePO₄) / Конфигурация 16S1P |
| Номинальное напряжение системы | 51,2 В постоянного тока (3,2 В × 16 элементов, соединенных последовательно) |
| Полный диапазон зарядки | Пиковое значение 58,4 В (максимум 3,65 В на каждую отдельную ячейку) |
| Диапазон отключения разряда | Абсолютный предел защиты 40,0 В (отключение при напряжении 2,50 В на отдельную ячейку) |
| Номинальная емкость | 100 А·ч / 5120 Вт·ч полезной мощности для хранения постоянного тока |
| Константа эффективности системы | ≥ 95 % эффективность преобразования в обоих направлениях при нагрузке 0,5 C |
2. Почему в современных архитектурах солнечных систем хранения энергии преобладают конфигурации с напряжением 48 В?
Ответ: Более высокие рабочие напряжения математически снижают ток в линии, что позволяет использовать более тонкие провода и минимизировать тепловые потери.
| Напряжение в сети | Ток при нагрузке 5 кВт | Требуемый сечение кабеля | Относительные тепловые потери по формуле I²R |
|---|---|---|---|
| Топология 12 В | 416,7 А | Двойной провод 4/0 AWG | 16-кратное базовое значение (значительная потеря сигнала) |
| Топология 24 В | 208,3 А | 4/0 AWG | 4x Базовая линия (умеренные потери) |
| Топология 48 В | 104,2 А | 2 AWG / 1/0 AWG | 1x Базовая линия (оптимальная проводимость) |
Выбор напряжения аккумуляторной системы влияет на величину тока в линии, показатели безопасности, параметры тепловыделения и системные затраты на оборудование. Переход с устаревшей 12-вольтовой платформы на промышленную 48-вольтовую архитектуру позволяет снизить ток в линии с 416,7 А до приемлемых 104,2 А при нагрузке 5 кВт, сократив тепловые потери в линии электропередачи (потери мощности = I²R) в 16 раз. Управление током 416 А в схеме на 12 В вынуждает использовать массивные, чрезмерно дорогие проводники, которые вызывают значительный нагрев за счет сопротивления.
При внедрении 48-вольтовых систем системные интеграторы могут использовать более легкие, гибкие и экономичные медные кабели сечением 2 AWG или 1/0 AWG. Глобальные производители низковольтных гибридных инверторов, такие как Victron Energy, Deye, Growatt, Solis и Sungrow, оптимизируют свои внутренние импульсные преобразователи постоянного тока в постоянный ток с исходным напряжением 48 В, обеспечивая максимальный КПД преобразования, превышающий 97 %.
3. Инженерная модель подбора клеток: класс A против класса B
Ответ: Новые элементы класса A строго соблюдают отклонение емкости в пределах менее 2 % и колебания внутреннего сопротивления ниже 0,2 мОм по всем производственным партиям. Элементы класса B демонстрируют отклонение емкости между партиями от 5% до 15%, повышенные показатели саморазряда и скрытую нестабильность внутреннего сопротивления. В то время как элементы класса B часто используются во второстепенных промышленных функциях или в системах хранения энергии (ESS) второго цикла жизни, элементы класса A остаются обязательным стандартом для высоконадежных стационарных сетей.
Выбор электрохимических элементов является наиболее важным вложением в любой индивидуальный проект, на который приходится от 70% до 80% общих затрат. Поиск высококачественных элементов имеет первостепенное значение для обеспечения безопасной эксплуатации и долговечности оборудования.
- Элементы класса A: Изготовлены в полном соответствии с заводскими техническими требованиями. Они отличаются безупречной геометрией корпуса, тщательно проверенным согласованием емкости, сверхнизким внутренним сопротивлением, а также подлинными QR-кодами производителя с возможностью отслеживания. Для стабильной работы систем накопления энергии требуются элементы класса A.
- Клетки класса B: Понижены в классе по сравнению с исходными линиями из-за недостаточной производительности клеток или незначительных структурных дефектов. При включении в цепочку серий эти несоответствия ухудшают стабильность системы и вызывают преждевременные циклы отключения.
Для обеспечения долгосрочной надежности и безопасности объекта заказывайте компоненты напрямую у проверенных производителей уровня Tier-1. Каналы поставок через DLCPO гарантируют поставку высококачественных, новых и полностью отслеживаемых решений от ведущих мировых брендов, включая EVE Energy, CALB, REPT Battero, SVOLT и Gotion High-Tech.
4. Теория управления системой управления аккумуляторной батареей (BMS)
Система управления BMS представляет собой систему управления с замкнутым контуром, построенную на основе трех отдельных векторов обработки:
- Сенсорный уровень: Непрерывный сбор данных в режиме реального времени о напряжении на выводах на уровне отдельных элементов, токе в цепи и температуре на нескольких точках термисторов NTC.
- Уровень принятия решений: Сравнивает текущие данные телеметрии с заранее запрограммированными диапазонами безопасных значений в прошивке для расчета пороговых значений защиты (OVP/UVP/OCP/OTP).
- Управляющий слой: Управляет высокоточными твердотельными MOSFET матрицами или мощными промышленными релеями для открытия или замыкания основного проводимого пути a18> мгновенно после срабатывания устройства защиты.
Традиционные устройства защиты аккумуляторов используют медленные и неэффективные пассивные схемы балансировки, в которых избыточная энергия от элементов с более высоким напряжением рассеивается в виде тепла через небольшие резисторы (с ограничением по току 30–50 мА). Система JK Smart BMS оснащена надежной технологией активной балансировки. Вместо того чтобы тратить энергию в виде тепла, активные балансировщики JK используют динамическую топологию передачи через конденсатор или индуктор без потерь для перемещения балансирующих токов от 0,6 А до 2,0 А от элементов с высоким напряжением к элементам с низким напряжением. Такая активная регулировка максимально увеличивает полезную емкость блока, поддерживает высокую стабильность элементов при высоких нагрузках и продлевает общий срок службы. Усовершенствованные модули JK оснащены встроенным Bluetooth для диагностики через приложение в режиме реального времени и встроенными интерфейсами связи CAN-шины / RS485 для синхронизации параметров с гибридными инверторами. (Узнать больше об интеграции JK BMS)
5. Контрольный список по машиностроению и компонентам
Перед началом сборки подготовьте все необходимые силовые компоненты, защитные приспособления и измерительные приборы на чистом, сухом и непроводящем рабочем месте:
- 16 элементов LiFePO4 класса A емкостью 100 А·ч: Поставляются в новом состоянии с проверенным заводским внутренним сопротивлением.
- 1 × 16S JK Smart BMS: Номинальный ток: 100–200 А в режиме непрерывной работы с учетом пиковых нагрузок инвертора.
- 15 × цельнометаллические чистометаллические медные шины: Сечение, рассчитанное на непрерывную максимальную пропускную способность.
- Изоляционные материалы: высокодиэлектрическая рыбная бумага, высококачественная лента Kapton, а также эпоксидные стекловолоконные разделительные пластины.
- Многоуровневая защита от перегрузки по току: Высокопрерывающий класс T или ANL предохранительный блок, высокомощный постоянного тока изолирующий выключатель, и изолированные переборные проходные клеммы.
- Специализированный диагностический набор: Цифровой мультиметр, тестер внутреннего сопротивления переменного тока (базовая частота 1 кГц), откалиброванный динамометрический ключ и гидравлический обжимной инструмент для наконечников.

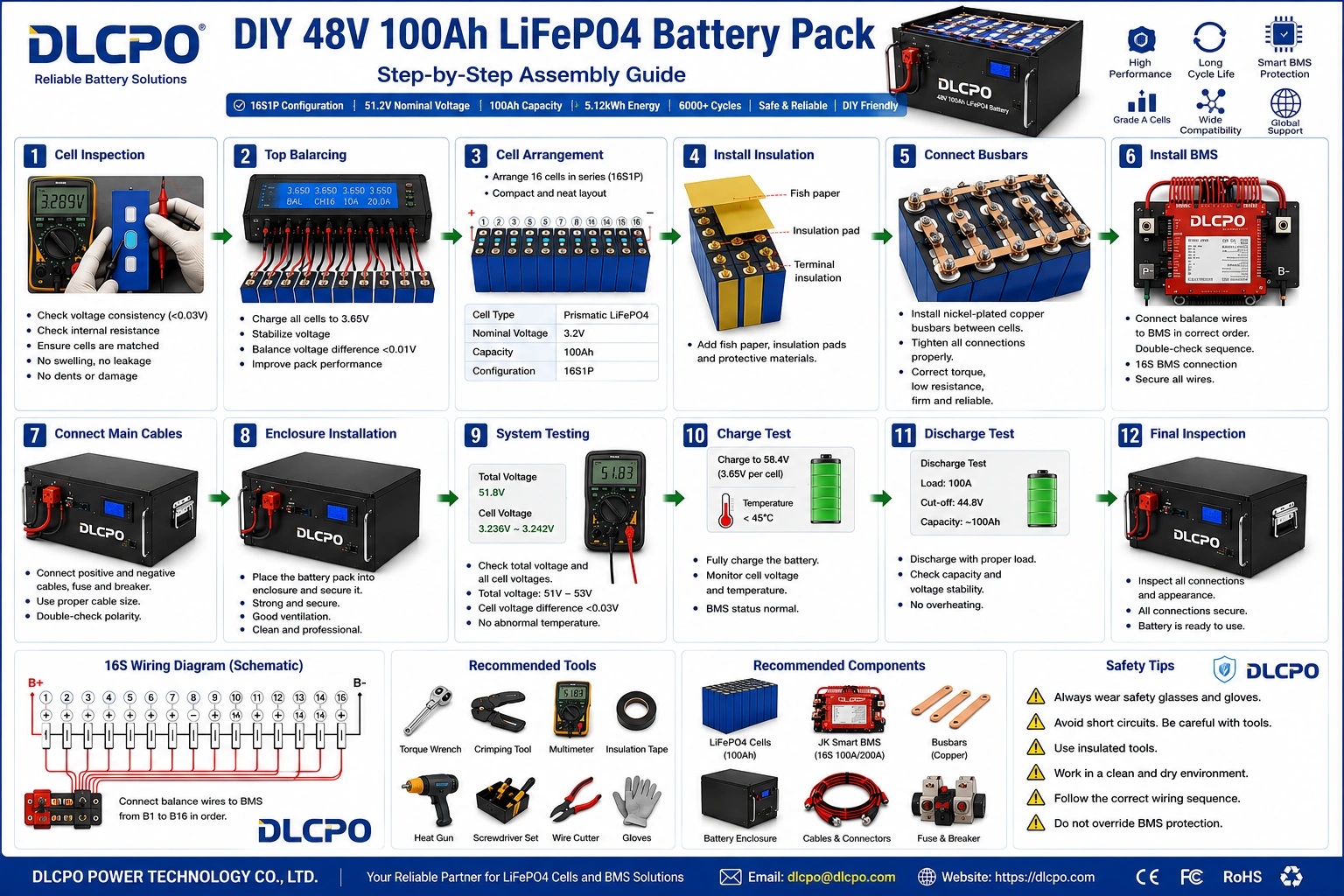

6. Пошаговая схема механической и электрической сборки
Этап 1: Проверка элементов, сопоставление и сортировка перед сборкой
Очистите поверхности клемм, измерьте напряжение холостого хода (OCV) и проверьте внутреннее сопротивление (IR) при базовой частоте 1 кГц. Элементы считаются правильно подобранными только в том случае, если общее отклонение напряжения находится строго в пределах 10 мВ (0,01 В), а разброс внутреннего сопротивления не превышает 0,2 мОм. Элементы, которые выходят за пределы этих пороговых значений, не следует смешивать в одной последовательной цепочке, так как отклонения приведут к постоянному дрейфу элементов и неравномерному распределению заряда.
Шаг 2: Выполнение протокола параллельной балансировки верхней части
Топовая балансировка выравнивает степень заряда (SoC) всех 16 элементов на их абсолютном верхнем пределе напряжения перед их последовательным соединением. Соедините все 16 блоков элементов в параллельную клеммную сеть 1S16P с помощью медных шин. Подключите настольный источник питания CC/CV, настроенный со строгим верхним пределом отключения 3,65 В. Удерживайте напряжение насыщения до тех пор, пока потребление активного тока не снизится ниже 0,05C (ровно 5 А в сумме для аккумуляторной батареи емкостью 100 Ач). Отключите источник питания и дайте элементам отдохнуть в течение 12–24 часов, пока их напряжение не установится на уровне от 3,40 В до 3,45 В.
Шаг 3: Механическая центровка, сжатие конструкции и затяжка
Обмотайте и поместите между корпусами всех элементов высококачественные разделители из эпоксидно-стекловолоконного материала FR4 или из непроводящей электротехнической бумаги «фиш-пейпер» для снижения риска бокового короткого замыкания. Расположите блоки в чередующейся конфигурации, чтобы сформировать прочную последовательную схему 16S. Закройте блок жесткими торцевыми пластинами и приложите равномерное механическое сжимающее усилие от 150 до 300 кг с помощью резьбовых стяжных стержней, чтобы предотвратить выпучивание корпуса.
Подключите к клеммам шины из цельной меди. С помощью откалиброванного цифрового динамометрического ключа затяните шпильки клемм M6 с усилием ровно 4–6 Нм, а шпильки клемм M8 — ровно 9–11 Нм. Недостаточный момент затяжки приводит к повышенному сопротивлению контакта и образованию точек перегрева, а чрезмерный момент — к срыву резьбы.
Шаг 4: Установка кабельного комплекта 16S Balance с соблюдением мер безопасности
Во время подключения оставьте разъем баланса отсоединенным от корпуса BMS. Подключите главный провод B- к отрицательному полюсу элемента 1. Проложите провод 0 к отрицательному полюсу элемента 1, провод 1 — к положительному полюсу блока элемента 1 и так далее по порядку до провода 16, который подключается к положительному полюсу элемента 16. Перед подключением жгута проводов всегда измеряйте напряжение на каждом выводе относительно вывода 0 с помощью цифрового мультиметра. Напряжение должно равномерно увеличиваться примерно на 3,2–3,4 В на каждый контакт. После проверки вставьте жгут проводов в BMS.
Шаги 5–8: Аппаратная защита от перегрузки по току, расчет параметров и ввод в эксплуатацию
Проложите основной положительный выходной контур через предохранитель класса T с высокой частотой срабатывания (номинальный ток 125–150 % от максимального постоянного тока потребления инвертора) в сочетании с двухполюсным разъединителем постоянного тока. Включите систему управления батареей JK Smart BMS, удерживая нажатым выключатель питания или подключив источник заряда. Откройте приложение Bluetooth и настройте параметры внутренней защиты: OVP на 3,65 В, восстановление OVP на 3,55 В, UVP на 2,50 В, запуск активного балансирования на 3,40 В и защиту от заряда при низкой температуре на 0 °C для предотвращения необратимого литиевого осаждения.
7. Матрица анализа видов и последствий отказов (FMEA)
Разработка промышленных систем хранения данных требует математического моделирования рисков для выявления системных первопричин, последствий на системном уровне и инженерных мер по снижению рисков в условиях строгих ограничений.
| Идентификаторы отказов FMEA | Основная первопричина | Профиль системных последствий | Технические меры по снижению риска |
|---|---|---|---|
| Дрейф дисбаланса элементов | Скрытые колебания внутреннего сопротивления или неравномерное старение элементов. | Преждевременное срабатывание защитных механизмов BMS, приводящее к снижению общей полезной емкости. | Интеллектуальная активная балансировка при высоких токах + автоматические циклы периодической калибровки. |
| Термические горячие точки на шинах | Неравномерный момент затяжки гайки клеммы или окисление контактной поверхности. | Локальное выделение тепла, создающее риск плавления соседнего сепаратора. | Проверка с помощью откалиброванного цифрового динамометра + регулярное сканирование с помощью тепловизионной камеры. |
| Состояние сварки MOSFET в системе управления батареей (BMS) | Длительное электрическое воздействие в виде перегрузки по току или скачков индуктивного напряжения. | Полная потеря программного управления отключением по путям проводимости. | Вторичная механическая защита выше по цепи с помощью предохранительных плавких предохранителей класса T с высокой способностью прерывания. |
| Неисправность, связанная с обратным током в глубокоцикличных элементах | Несбалансированная цепочка разряда в сочетании с обходом системы безопасности UVP. | Необратимый рост внутренних медных дендритов, вызывающий мертвые замыкания. | Жестко запрограммированное, на аппаратном уровне, не обходимое принудительное отключение UVP. |
8. Сборка своими руками против готовых 48-вольтовых аккумуляторных систем: стоит ли это делать в 2026 году?
Ответ: Для автономных солнечных установок, требующих модульной масштабируемости и простых способов ремонта, самостоятельная сборка с использованием элементов класса A элементов сокращает компонентов затраты на 30% до 60%. Однако, коммерческие готовые стойковые системы лучше подходят для пользователей, a33> пользователей требующих нулевых трудозатрат на сборку и единой многолетней гарантии на продукт.
| Технические параметры | Сборка своими руками | Готовые серверные стойки |
|---|---|---|
| Расходы на финансирование | Значительно ниже: Сокращение общих затрат на 30–60 % по сравнению с розничными решениями. | Более высокая надбавка: Отражает затраты производителя на сборку и логистическую наценку. |
| Детальное управление системой | Абсолютно: Разработчик может настроить каждый компонент, параметр и настройку защиты. | Ограниченный: Запатентованные параметры, как правило, защищены зашифрованными заводскими брандмауэрами. |
| Возможность ремонта в долгосрочной перспективе | Высокая степень упрощения: Отдельные стареющие элементы или неисправную систему управления батареей (BMS) можно легко заменить с минимальными затратами. | Сложно: Требуется отправка тяжелых, полностью интегрированных блоков обратно в региональный сервисный центр. |
| Официальная техническая гарантия | Отсутствует: Застройщик принимает на себя всю ответственность за эксплуатационную безопасность и риски, связанные с конструкцией. | Полная: Подкреплена стандартной гарантией производителя на замену сроком от 5 до 10 лет. |
9. Is a DIY LiFePO4 Battery Pack Safe for Home Energy Storage?
Ответ: Химический состав LiFePO4 отличается высокой стабильностью и не способствует самоподдерживающемуся тепловому разгону в обычных условиях эксплуатации. Однако в случае выхода из строя первичного защитного уровня при полном коротком замыкании может возникнуть мгновенный разрядный импульс, сила которого в зависимости от конфигурации батареи и внутреннего сопротивления может превышать 1000–2000 А. Это создает угрозу возникновения интенсивной дуги и возгорания кабелей. Для мгновенного устранения пиковых токов высокой силы обязательно необходимо предусмотреть специальный вторичный защитный элемент (например, предохранитель класса T).
Эксплуатация литиевых энергетических установок требует соблюдения строгих мер безопасности. При проектировании всегда предусматривайте резервные системы защиты. Ни в коем случае не обходите запрограммированные значения отключения по напряжению в системе управления батареей (BMS). Во время сборки убедитесь, что все инструменты, работающие с высоким током, полностью обмотаны непроводящей изоляционной лентой, чтобы предотвратить короткое замыкание между шинами. Готовый блок элементов разместите в герметичном огнестойком стальном корпусе и установите специальный ручной автоматический выключатель для отключения батареи во время проведения аварийных ремонтных работ.
10. Техническая поддержка Часто задаваемые вопросы
Вопрос 1: Каков реальный срок службы аккумуляторной батареи LiFePO4 на 48 В и 100 А·ч, собранной своими руками?
A: При изготовлении с использованием новых заводских Tier-1 Grade A элементов с подборкой внутреннего сопротивлением и управляемые с помощью усовершенствованной интеллектуальной системы управления батареей (BMS) в пределах консервативных пределов напряжения, аккумуляторный блок LiFePO4 обеспечивает многолетнюю стабильность и производительность a25> многолетнюю стабильность и производительность в стационарных системах аккумулирования энергии.
Вопрос 2: Каков точный профиль зарядного напряжения для батарейного блока LiFePO4 16S?
A: Идеальное целевое напряжение масс-поглощения для стандартной конфигурации 16S составляет 56,8–57,6 В (что соответствует 3,55–3,60 В на элемент). Это обеспечивает зарядку до полной емкости, позволяя при этом избежать перегрузки по верхнему пределу электрохимического напряжения.
Вопрос 3: Безопасно ли заряжать аккумуляторную батарею LiFePO4 при температуре ниже нуля?
A: Ни в коем случае. Попытка заряжать элементы LiFePO4 при внутренней температуре ниже 0 °C (32 °F) приводит к необратимому внутреннему повреждению в результате осаждения лития, что создает риск внутреннего короткого замыкания. Всегда убеждайтесь, что в системе управления батареей (BMS) включена защита от зарядки при низких температурах, либо установите встроенные нагревательные элементы.
Вопрос 4: Можно ли соединить несколько аккумуляторных батарей 48 В 100 А·ч параллельно для будущего расширения?
О: Да. Вы можете увеличить мощность системы, соединив одинаковые аккумуляторные батареи параллельно. Однако каждая батарея должна иметь собственную независимую систему управления (BMS) и предохранитель класса T, а напряжение в батареях должно быть точно согласовано (с погрешностью не более 0,05 В) перед физическим подключением с помощью кабелей одинаковой длины к общей шине типа «звезда».
Вопрос 5: Почему в топологиях параллельного хранения требуется индивидуальное объединение блоков?
Ответ: Система автономной изоляции аккумуляторных батарей позволяет выделить отдельную неисправную цепь в случае внутреннего короткого замыкания, предотвращая подачу тысяч ампер тока из других параллельно подключенных батарейных блоков в неисправный блок, что позволяет избежать катастрофических сбоев в работе системы.
Вопрос 6: В чём заключается основная угроза безопасности при самостоятельной сборке литиевого аккумулятора?
A: Аккумуляторы на основе белого LiFePO4 отличаются высокой устойчивостью к тепловому разгону; основной риск при самостоятельной сборке заключается в случайном возникновении дуги постоянного тока или короткого замыкания, вызванном контактом инструмента с открытыми шинами. Это может мгновенно привести к сильному электрическому разряду, сила которого в зависимости от конфигурации аккумуляторной батареи и внутреннего сопротивления может превышать 1000–2000 А, что приведет к сварке металлических компонентов и причинению серьезных ожогов.
Вопрос 7: Как осуществляется сжатие элементов с помощью призматических аккумуляторных блоков?
Ответ: Умеренное и равномерное механическое сжатие (обычно с усилием зажима от 150 до 300 кг) предотвращает расслоение внутренних анодных и катодных слоев во время обычных циклов расширения и сжатия, что позволяет сохранить низкое внутреннее сопротивление и максимально продлить срок службы конструкции.
Вопрос 8: Необходимо ли устанавливать активные коммуникационные связи между системой управления батареей (BMS) и гибридной системой a10> BMS и гибридным инвертором?
A: Это не является обязательным, но настоятельно рекомендуется. Хотя профили на основе напряжения в режиме открытого контура приемлемы для простых самодельных установок, связь по шине CAN или RS485 в режиме замкнутого контура позволяет инвертору получать в режиме реального времени данные о степени заряда (SoC) на уровне отдельных элементов, рабочем токе и динамике температуры, что обеспечивает максимальную точность отслеживания и оперативность срабатывания систем защиты.
Вопрос 9: Может ли одна батарея LiFePO4 на 48 В и 100 А·ч обеспечить работу мощных бытовых кондиционеров?
О: Да, при условии, что мощность подключенного гибридного инвертора рассчитана на управление пусковым пиковым током. Один аккумуляторный блок на 48 В и 100 А·ч хранит в общей сложности 5,12 кВт·ч энергии; при непрерывной работе системы климат-контроля с потребляемой мощностью 1000 Вт заряд аккумуляторного блока будет исчерпан примерно за 4–4,5 часа при соблюдении безопасных пределов глубины разряда.
